Строительная экспертиза частного дома с трещинами

Объект: новый индивидуальный жилой дом в Новосибирской области.

Задача: определить причины появления трещин в железобетонном ростверке свайного фундамента, наружных стенах и перегородках.

Что сделали: изучили проектные материалы и фотоархив строительства, выполнили обмеры и геодезическую съемку, обследовали конструкции, разработали шурф, уточнили армирование ростверка и сваи, проанализировали инженерно-геологические данные и выполнили поверочные расчеты фундамента.

Срок: 1,5 месяца.

Стоимость: более 200 000 руб. (120 000 экспертиза, 80 000 геологические изыскания, + стоимость проходки шурфа)

Результат: установили наиболее вероятную причину трещин - морозное пучение грунтов. Заказчик получил техническое заключение для подготовки претензии застройщику и рекомендации по утеплению отмостки и организации поверхностного водоотвода.

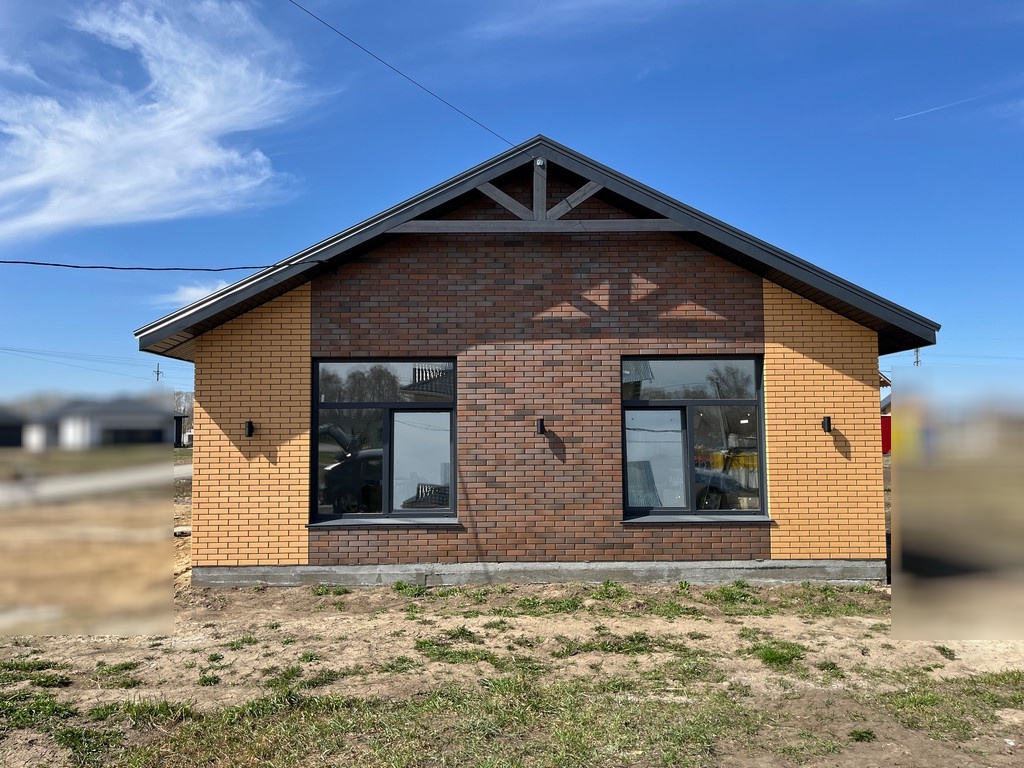

Общий вид индивидуального жилого дома, в конструкциях которого появились трещины

Почему потребовалась строительная экспертиза дома

Строительная экспертиза частного дома потребовалась собственнику после покупки нового здания у застройщика. После начала эксплуатации в железобетонном ростверке свайного фундамента, наружных стенах и перегородках появились трещины. Требовалось не только зафиксировать повреждения, но и установить их причину, проверить несущую способность фундамента и определить, какие мероприятия необходимы для дальнейшей эксплуатации здания.

В такой ситуации визуального осмотра недостаточно. Одинаково выглядящие трещины могут быть связаны с усадкой материалов, деформациями основания, ошибками армирования или воздействием морозного пучения. Для установления причины потребовались инструментальные измерения, анализ грунтов и поверочные расчеты. Подобный комплекс работ рекомендуется выполнять и при проверке частного дома перед покупкой, если на объекте обнаружены трещины или признаки деформаций.

Какие повреждения обнаружили

В ходе визуально-инструментального обследования специалисты зафиксировали трещины в приопорных зонах ростверка шириной раскрытия до 0,4 мм. В наружных стенах под оконными проемами ширина раскрытия отдельных трещин достигала 0,5 мм, а в местах примыкания перегородок к внутренней несущей стене - 0,7 мм.

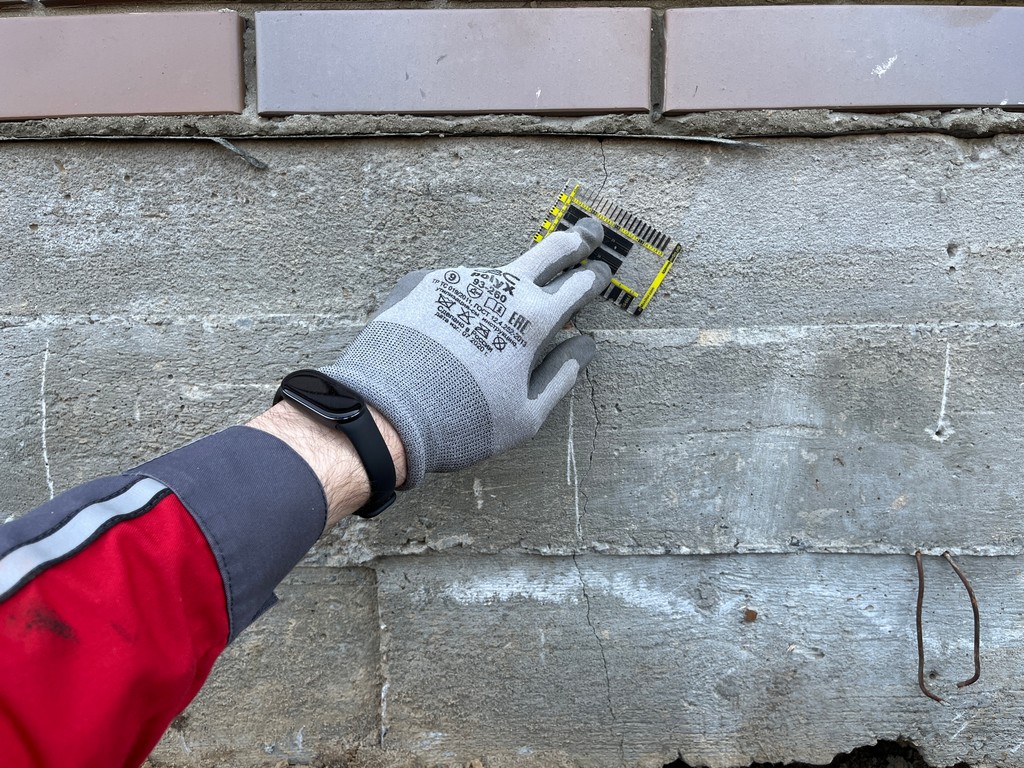

Инструментальное измерение трещины в ростверке свайного фундамента

Расположение повреждений было нанесено на обмерный план. Сопоставление схемы трещин с конструктивным решением дома помогло определить, какие элементы и расчетные ситуации необходимо проверить подробнее.

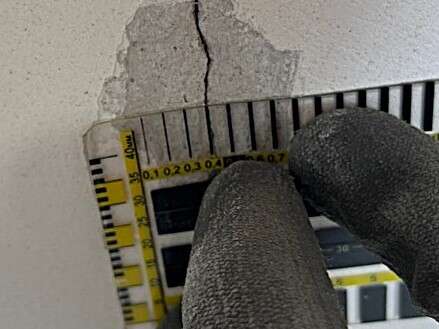

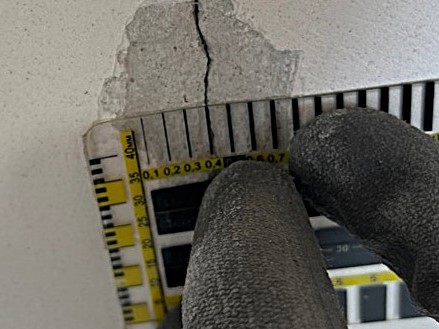

Измерение ширины раскрытия трещины в стене дома

Что выполнили на объекте

Чтобы перейти от внешних признаков к технически обоснованному выводу, специалисты провели комплекс работ:

изучили проектные материалы и фотографии скрытых работ, сделанные во время строительства;
выполнили обмеры дома и подготовили фактический план и разрез;
составили схему расположения трещин и выполнили фотофиксацию;
провели геодезическую съемку для проверки отклонений стен;
изучили результаты инженерно-геологических изысканий участка;
разработали шурф у свайного фундамента;
подтвердили фактические размеры ростверка и буронабивной сваи;
магнитным методом определили расположение поперечной и продольной арматуры;
собрали нагрузки от конструкций жилого дома;
выполнили поверочный расчет свайного фундамента и ростверка.

Шурф и определение армирования фундамента

Проектные сведения о фундаменте были проверены на объекте. В шурфе специалисты освидетельствовали конструкцию, уточнили размеры ростверка и сваи и прибором определили шаг арматуры. Эти данные потребовались, чтобы расчет отражал фактическое устройство фундамента, а не только сведения из чертежей.

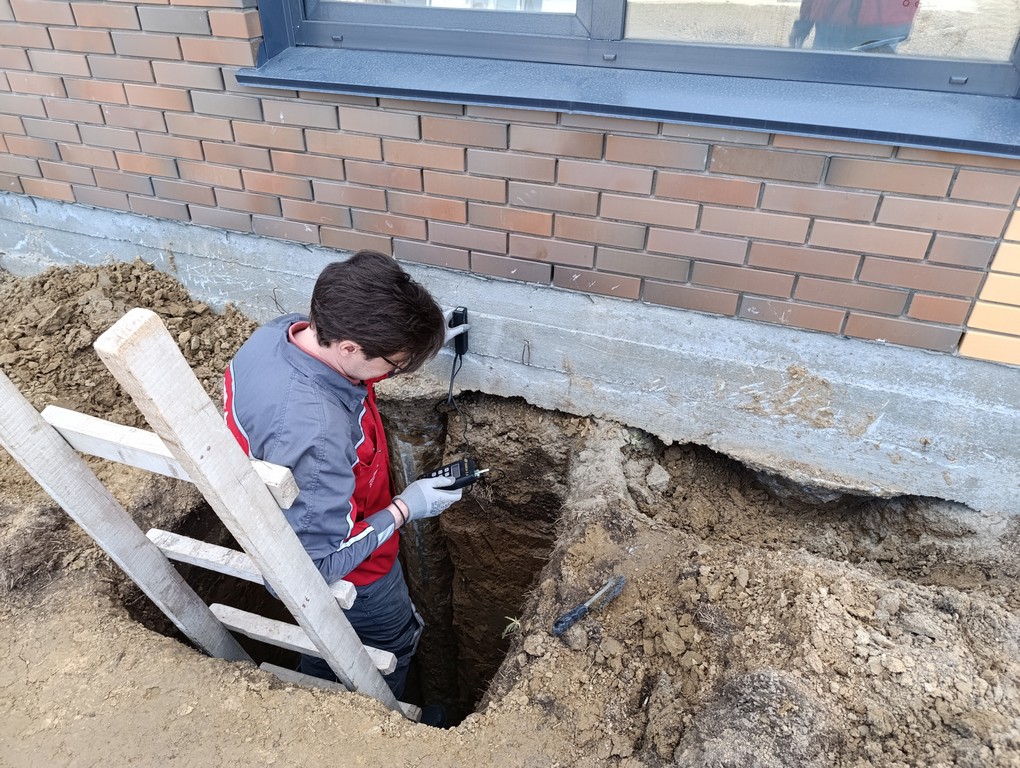

Определение расположения арматуры фундамента в разработанном шурфе

Такое обследование фундамента частного дома позволяет проверить соответствие фактической конструкции исходным данным и получить характеристики, необходимые для расчетной оценки.

Поверочный расчет свайного фундамента

Для анализа причин повреждений была построена расчетная модель дома и собраны нагрузки от стен, перекрытия, крыши, снега и других конструкций. Отдельно проверили работу свайного фундамента и ростверка при воздействии сил морозного пучения грунтов.

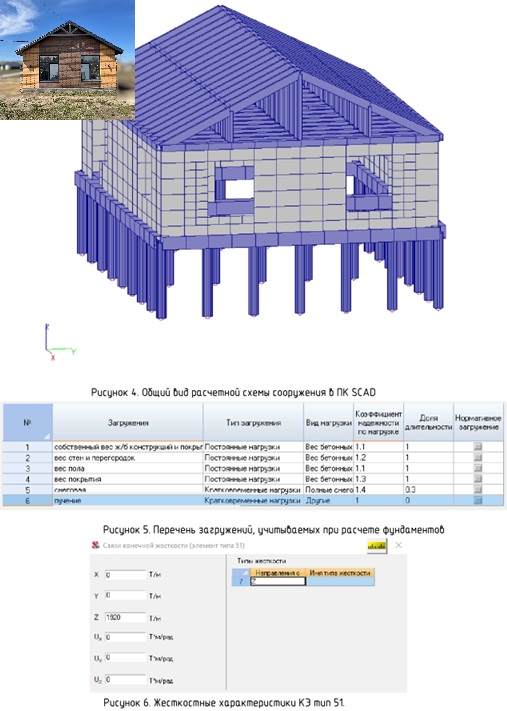

Расчетная модель здания и нагрузки, использованные при проверке фундамента

Расчет показал, что несущей способности свай для восприятия обычных расчетных нагрузок достаточно. Однако несущей способности ростверка с учетом воздействия морозного пучения оказалось недостаточно. Расчетная сила пучения превышала удерживающее воздействие более чем в восемь раз.

Проведенные поверочные расчеты строительных конструкций подтвердили связь между грунтовыми условиями, работой фундамента и характером трещин.

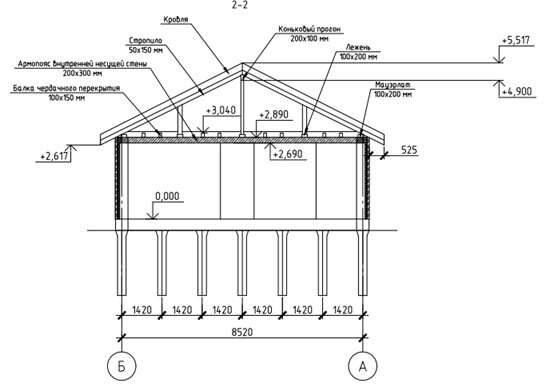

Разрез дома, подготовленный по результатам обмерных работ

Почему в доме появились трещины

Наиболее вероятной причиной образования трещин признано морозное пучение грунтов основания. При замерзании грунт воздействовал на фундамент, а конструкция ростверка не обеспечивала необходимую несущую способность для восприятия этих усилий.

По материалам обследования причиной повреждений являлось не естественное старение здания: дом был новым. Техническое заключение зафиксировало недостатки принятых решений фундамента с учетом фактических инженерно-геологических условий участка.

Практический результат: собственник получил техническое обоснование причины трещин, расчетную оценку фундамента и документальную основу для подготовки претензии застройщику. До обследования было непонятно, достаточно ли локально заделать повреждения; после расчетов стало ясно, что необходимо устранить воздействие морозного пучения на фундамент.

Какие рекомендации получил собственник

Чтобы снизить воздействие отрицательных температур на грунты возле фундамента, рекомендовано выполнить утепленную отмостку по периметру здания. Дополнительно необходимо исключить накопление воды около дома: организовать водостоки, поверхностный водоотвод и уклон покрытия от фундамента.

Конкретное конструктивное решение должно разрабатываться с учетом результатов обследования и особенностей участка. Простая заделка трещин без устранения причины не обеспечивает долговременный результат.

Что получил заказчик

обмерный план и разрез жилого дома;
схему расположения выявленных трещин;
фотоматериалы с результатами обследования;
данные о фактических размерах и армировании фундамента;
анализ инженерно-геологических условий участка;
расчет свайного фундамента и железобетонного ростверка;
обоснованный вывод о наиболее вероятной причине повреждений;
рекомендации по утеплению отмостки и отводу поверхностной воды;
техническое заключение, которое можно использовать при подготовке претензии застройщику.

Посмотрите пример строительной экспертизы дома

В обезличенное техническое заключение вошли обмерные чертежи, схема дефектов, фотографии, результаты обследования фундамента, расчетная модель, поверочные расчеты, выводы и рекомендации.

Документ содержит 49 страниц и размещен для ознакомления с фактическим составом работ.

Открыть заключение PDF

Сколько стоит строительная экспертиза частного дома

Срок строительной экспертизы: 1,5 месяца.

Стоимость работ: более 200 000 руб.

Цена зависит от площади и конструктивной схемы дома, количества повреждений, наличия проектной документации, необходимости шурфа, инженерно-геологических изысканий, инструментальных измерений и расчетов. Общий подход к формированию цены приведен на странице стоимости обследования зданий.

Когда требуется похожее обследование дома

Обследование рекомендуется провести, если в новом или эксплуатируемом доме появились:

трещины в фундаменте, цоколе или ростверке;
трещины под оконными проемами и в углах стен;
разрывы в местах примыкания перегородок к несущим стенам;
неравномерные деформации полов и конструкций;
повторное раскрытие трещин после ремонта;
сомнения в соответствии фундамента грунтовым условиям участка.

Если необходимо определить характер и опасность повреждений, можно заказать экспертизу трещин. Состав работ определяется после изучения фотографий, проектных материалов и задачи собственника.

Частые вопросы о трещинах в фундаменте и стенах дома

Можно ли определить причину трещин только по фотографиям?

По фотографиям можно предварительно оценить характер повреждений и состав необходимых работ. Для технически обоснованного вывода обычно требуются осмотр объекта, измерения, анализ конструктивной схемы и грунтов, а в сложных случаях - шурф и поверочные расчеты.

Зачем нужен шурф при обследовании фундамента?

Шурф позволяет увидеть фактическую конструкцию фундамента, проверить размеры элементов, состояние бетона и получить доступ для определения армирования. Эти сведения используются при оценке состояния и расчетах.

Почему трещины могут появиться из-за морозного пучения?

При замерзании пучинистый грунт увеличивается в объеме и создает дополнительные усилия на фундамент. Если конструктивное решение не рассчитано на такое воздействие или не обеспечены утепление и водоотвод, в ростверке и стенах могут появиться трещины.

Можно ли использовать заключение для претензии застройщику?

Техническое заключение фиксирует дефекты, результаты измерений и расчетов, обосновывает вероятную причину повреждений и содержит рекомендации. Такой документ можно приложить к досудебной претензии; порядок дальнейшего использования лучше согласовать с юристом с учетом обстоятельств договора и спора.
